一、分体式电磁流量计接线前需要安装注意事项


---

⑴ 内部电路板和其他零件的更换及相关操作必须由**工程师或技术人员进行。

⑵ 打开壳盖前，须保证设备断电至少10min?？歉堑拇蚩胗?*工程师或技术人员进行。

⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。

⑷ 转换器电路板组件中包含敏感部件，可能会被静电损坏。小心操作以免直接接触电子部

件或电路板上的电路图案，必要时需采取相应的防静电措施。

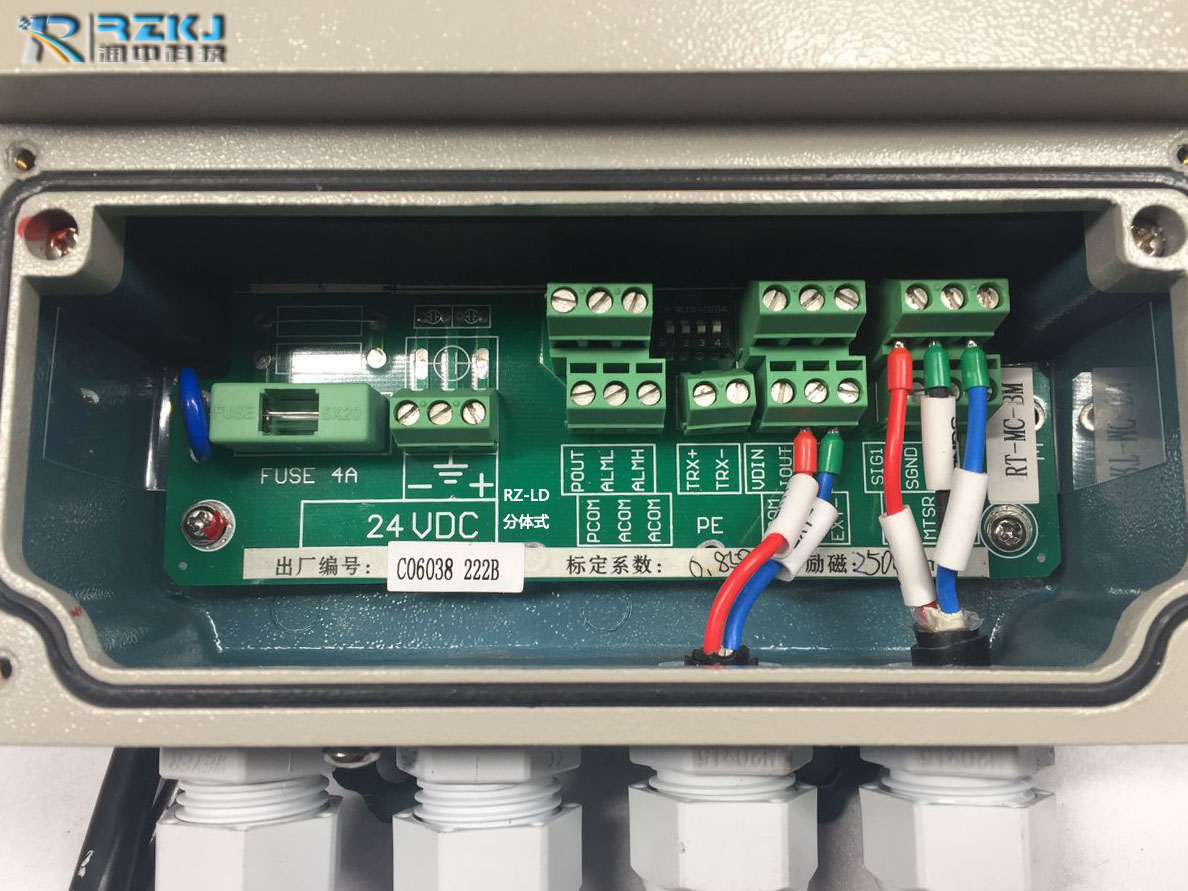

二、分体式电磁流量计接线实拍图


---

分体式电磁流量计接线图实拍

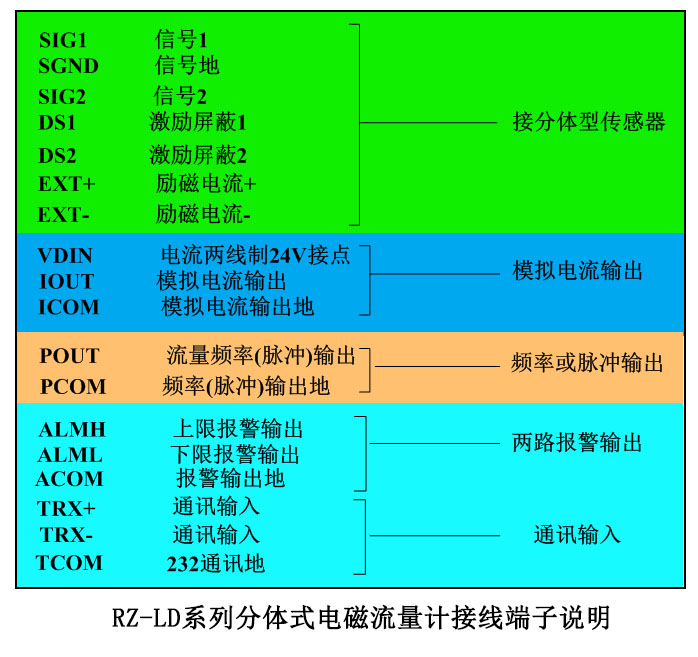

三、分体式电磁流量计接线端子说明


---

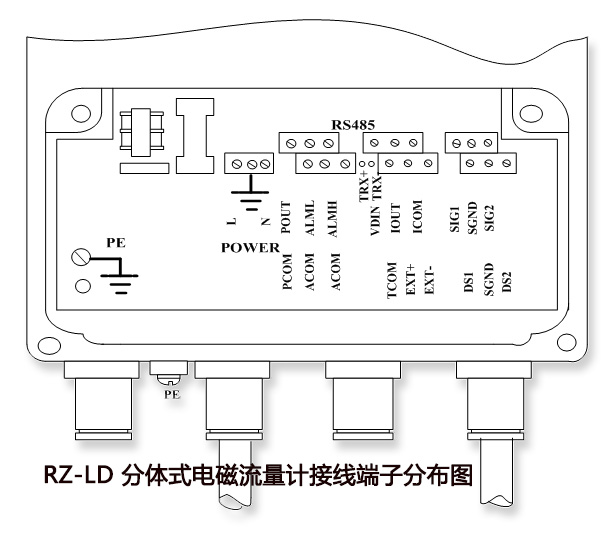

四、分体式电磁流量计转换器接线端子接线图说明


---

分体式电磁流量计接线端子分布图

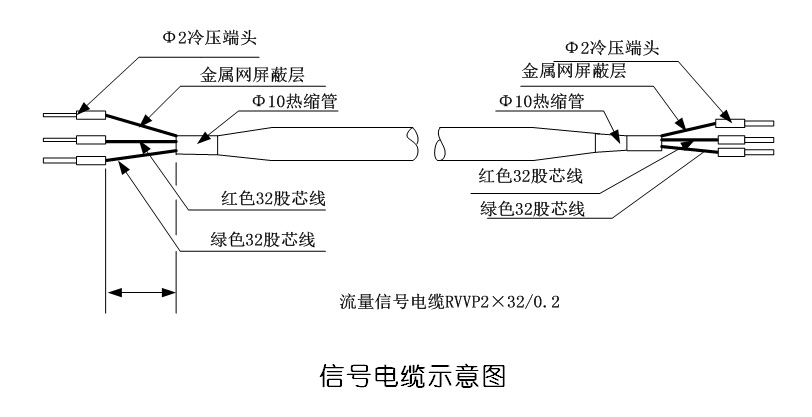

五、分体式电磁流量计电缆结构示意图


---



六、分体式电磁流量计模拟量输出


---

模拟量输出分成两种信号制：0~10mA和4~20mA信号制。使用时，用户通过参数设置在两种信号制中选择一种即可。

模拟量电流输出内部为24V供电，0~20mA信号制下，可驱动750Ω的负载电阻。

模拟量电流输出对应流量的百分比流量，

IO=(测量值/满量程值 )*电流量程+电流零点


对于0~10mA信号制，电流零点为0mA。

对于4~20mA信号制，电流零点为4mA。

因此，为提高输出模拟量电流的分辨率，用户应适当选择流量计的量程。

流量计在出厂时，制造厂已将模拟量输出的各参数校准好。一般情况下，不需要用户再作调整。
